隨著商品混凝土的迅猛發(fā)展，供需雙方因結構混凝土的強度偏低而互相扯皮的現象也越來越多，由于商品混凝土行業(yè)屬于買方市場，供方為了能及時收回貨款，為了能繼續(xù)與需方合作，多數企業(yè)只好作出讓步，被動承擔部分經濟責任混凝土攪拌。
根據筆者對結構混凝土強度的檢測發(fā)現混凝土攪拌，引起結構混凝土強度偏低的主要原因有以下三個方面：
1.結構混凝土養(yǎng)護太差混凝土攪拌，當前混凝土的養(yǎng)護現狀：

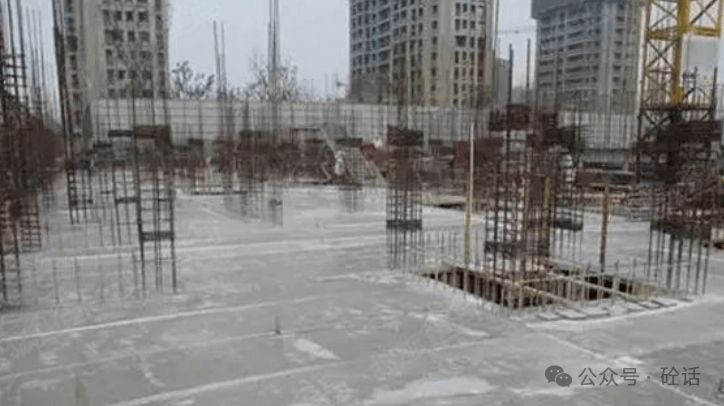

（1）現澆板為了防止早期裂縫而覆蓋了塑料薄膜，但大多數工地都是在施工放線前就把薄膜揭去了，然后改成灑水養(yǎng)護；多數工地沒有專人負責養(yǎng)護工作，只是安排零工在有空閑的時候養(yǎng)護幾次混凝土攪拌。
（2）混凝土柱子采取用塑料薄膜纏裹的方法較好，但也有少數工地并未采用混凝土攪拌。
（3）混凝土剪力墻在拆模后多數采用灑水養(yǎng)護，但無專人負責，灑水次數過少，養(yǎng)護時間過短，達不到規(guī)范要求混凝土攪拌。
養(yǎng)護差給混凝土帶來的隱患由于新澆筑的混凝土缺乏養(yǎng)護，混凝土強度會有明顯的降低，降低幅度會達到25%～35%，給結構的安全性留下隱患；另外，混凝土表面不密實，碳化速度快，碳化深度大，有的工程在結構回彈時，C30混凝土澆筑不到半年的碳化深度就已達到6～10㎜，像這種情況就足以說明，該部位就根本沒有進行養(yǎng)護混凝土攪拌。碳化深度過大，降低了混凝土對鋼筋的保護能力，縮短了混凝土結構的耐久年限。“回彈檢測混凝土抗壓強度技術規(guī)程”檢測準確度不高。

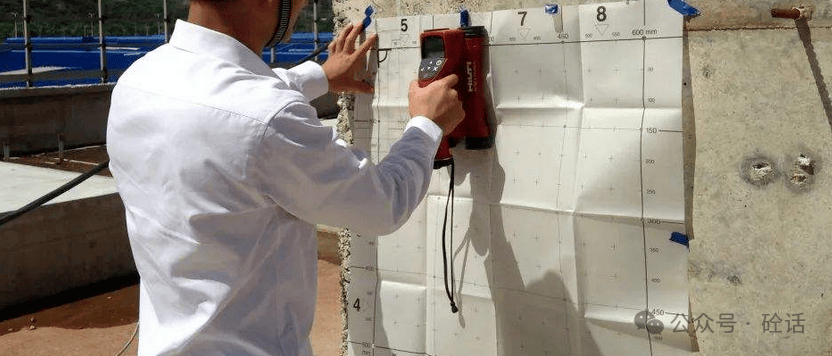

當采用“回彈檢測混凝土抗壓強度技術規(guī)程”對結構混凝土進行檢測時，C20～C40混凝土的強度推定值偏低10%左右；C50及以上混凝土的推定強度偏低20%左右混凝土攪拌。回彈儀率定的合格范圍80±2過寬，應控制在80～82。使用率定值較高的回彈儀進行結構檢測時，所推定的結構混凝土抗壓強度值要比率定值在78～80的回彈儀所檢測的強度推定值高出3MPa以上，此值更接近鉆芯所檢測的結構混凝土抗壓強度值。
鉆芯檢測不規(guī)范混凝土攪拌。
有些檢測單位在進行鉆芯檢測過程中不能嚴格按照“鉆芯規(guī)程”要求操作，對芯樣切割后不進行加工即試壓，導致芯樣混凝土抗壓強度比實際強度降低20%～50%混凝土攪拌。還有的單位磨平機不符合規(guī)程要求，磨平機沒有夾緊芯樣的裝置，用雙手抱著芯樣在砂輪上磨，這樣的磨平機如何能磨平芯樣的受壓面呢？保證結構混凝土強度合格的對策早期養(yǎng)護對現代混凝土的重要意義山東的張波、張曉光和孫啟斌在《中國混凝土進展2010》論文集第120頁發(fā)表了“早期養(yǎng)護對現代混凝土的重要意義”的論文，詳細論述了早期養(yǎng)護對混凝土抗壓強度的影響：即養(yǎng)護越好強度越接近標養(yǎng)強度；對混凝土抗裂性能的影響：即養(yǎng)護越好混凝土結構構件越不容易裂縫；對混凝土碳化的影響：即養(yǎng)護越好，碳化速度越慢，碳化深度越淺。特向施工人員推薦該論文，深入學習領會并實施，為搞好混凝土工程質量貢獻一份力量。
2.混凝土早期養(yǎng)護新工藝：
（1）對混凝土現澆板的養(yǎng)護：最好采用隨搓平板面隨苫蓋塑料薄膜的新工藝，即當混凝土澆筑一段后，先用振搗棒振實混凝土，然后找平板面并用木搓板隨搓一小段隨把塑料卷自前向后滾苫上，該卷薄膜的開頭和結尾要用木搓板拍壓使之與混凝土粘住，防止被大風刮起混凝土攪拌。
切忌不要在放線時把塑料薄膜全部揭起，可用裁紙刀把放線礙事的部位裁掉，這樣做雖然費點事，但卻省去了日后大量的養(yǎng)護用水和工時，還是挺合算的混凝土攪拌。
（2）對混凝土柱子養(yǎng)護：最好在柱子拆模后采用塑料薄膜纏裹柱面，在纏裹前先灑水，緊接著把柱面纏裹嚴密，使其內部的水分不蒸發(fā)，達到良好的自養(yǎng)護效果混凝土攪拌。
（3）混凝土路面（地面）的養(yǎng)護：當路面壓痕完成后立即苫蓋塑料薄膜，起頭要先用土或砂壓住，然后苫好，再把上風向的側邊和尾頭壓住，如此依次苫蓋完畢，第二天可把塑料薄膜的一邊稍稍揭起再灌滿水，并把薄膜苫好混凝土攪拌。
此后只要看好薄膜不被大風刮起就萬事大吉了混凝土攪拌。若發(fā)現有被大風刮起的地方，應迅速灑水并重新苫蓋好。如此延續(xù)不少于14天。
3.做好混凝土養(yǎng)護的保證措施（由建設主管部門實施）：
（1）提高監(jiān)理人員的養(yǎng)護意識，使每個現場監(jiān)督員做到監(jiān)督養(yǎng)護就像監(jiān)督鋼筋的施工那樣重視混凝土攪拌。混凝土養(yǎng)護不到位，不準進行下道工序。如果在結構回彈時混凝土強度因為碳化深度過大而造成，也要追究現場監(jiān)督員的責任。
（2）確定一年內碳化深度的限值：新澆筑的混凝土在早期養(yǎng)護能符合規(guī)范要求的話，在一年內：C40及以上的混凝土的碳化深度不大于1.5㎜，標養(yǎng)（標養(yǎng)28天后轉入室外自然養(yǎng)護）不大于1㎜；C30及C35混凝土的碳化深度不大于2.5㎜，標養(yǎng)不大于1.5㎜；C20及C25混凝土的碳化深度不大于4㎜，標養(yǎng)不大于2.5㎜混凝土攪拌。建議國家在修改混凝土有關的規(guī)范或規(guī)程時，把一年內的混凝土碳化深度的限值作出規(guī)定。當結構回彈驗收時，若混凝土的碳化深度值超出限值，就可證明混凝土的早期養(yǎng)護較差，就必須追究施工和監(jiān)理人員的責任。減少需方與供方因結構強度不合格而互相推諉，互相扯皮的現象。
4.確保結構混凝土達到設計要求的措施：
（1）考慮到在施工現場不合理的人為因素和近期內難以保證施工人員能對混凝土搞好養(yǎng)護的實際情況，必須提高生產配合比的富余系數，標養(yǎng)28天生產混凝土的抗壓強度應大于設計強度的1.2倍混凝土攪拌。實際上，預拌混凝土標養(yǎng)28天的抗壓強度只占其最終強度的70%左右，28天后的混凝土還有30%左右的強度富余區(qū)間，如果前期養(yǎng)護較差的話，這30%的強度富余數就會化為泡影。由于預拌混凝土交付給需方時是半成品，另一半則需要需方的積極配合才能制成合格的成品混凝土，合理的振搗和養(yǎng)護是制成合格混凝土的重要環(huán)節(jié)。因為供方控制不了需方，這就需要建設行政主管部門和監(jiān)理公司加大對施工單位的監(jiān)督力度，使其按規(guī)范施工，使預拌混凝土向耐久、環(huán)保、綠色方向發(fā)展。
（2）禁止施工人員向混凝土拌合物內加水，使用外加劑調整拌合物的坍落度混凝土攪拌。由于混凝土運到工地后等待時間過長，混凝土坍落度損失較大而導致不易澆筑。
還有的是施工人員無理要求加大坍落度，即使混凝土拌合物的交付坍落度符合需方要求，泵工和澆搗人員還會向泵斗內加水，他們只顧及好泵送和便于操作，從沒有把混凝土的未來強度和耐久性放在心上混凝土攪拌。為了杜絕施工人員隨意向拌合物內加水，混凝土生產企業(yè)應當轉變觀念，從自身服務上找問題：假如我們送到工地的混凝土能夠便于泵送和澆筑而不出現坍損過快的現象；假如我們的運輸車遇到特殊情況在工地等待時間過長，致使拌合物的坍落度過小，而我們的駕駛員能夠主動的向拌筒內加入適量的外加劑而調大拌合物的坍落度，施工人員還能向混凝土拌合物內加水嗎？因此，不要只怨施工人員向拌合物內加水，要改為混凝土生產企業(yè)不用施工人員再向混凝土拌合物內加水。這就需要我們的混凝土生產企業(yè)加大對運輸車駕駛員的培訓力度，使每一個駕駛員都能學會合理適度地向混凝土拌合物內加入外加劑調大拌合物的坍落度。
隨著商品混凝土的迅猛發(fā)展混凝土攪拌，供需雙方因結構混凝土的強度偏低而互相扯皮的現象也越來越多
