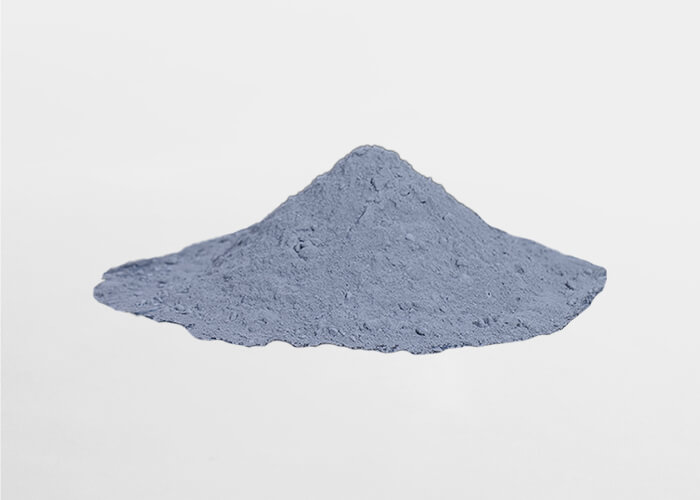

低水泥澆注料、超低或無水泥澆注料用與主材質(zhì)化學(xué)成分相同或相近的超微粉取代大部分或者全部水泥，精致、科學(xué)運(yùn)用優(yōu)化顆粒級(jí)配、微粉、顆粒形態(tài)等因素，同時(shí)加入微量的分散劑（減水劑）及適量緩凝劑等復(fù)合外加劑配制而成。
低水泥澆注料主要用于冶金、電力、有色、石化、建材等行業(yè)。如玻璃窯槽底、水泥窯前后窯門罩冷卻機(jī)前端等耐高溫部位、前后窯口、噴煤管等；加熱爐、均熱爐等各種熱處理爐；中頻感應(yīng)爐內(nèi)襯、石油化工催化裂化反應(yīng)器的高溫耐磨襯里、其它工業(yè)爐窯襯里。
可采用現(xiàn)場(chǎng)澆注、涂抹和搗打的施工方式。
其優(yōu)點(diǎn)是：
1）澆注料中氧化鈣含量較低，可減少材料中生成的低共熔相，從而提高了耐火度、高溫強(qiáng)度和抗渣性；
2）成型養(yǎng)護(hù)后生成的水泥水化物少，在加熱烘烤時(shí)不存在大量水合鍵破壞而使中溫強(qiáng)度下降的問題，而是隨著熱處理溫度的提高而逐漸燒結(jié)，強(qiáng)度也逐漸提高；
3）澆注料的需水量大大降低，因此氣孔率低，體積密度高。
| 品名 | 低水泥澆注料 | 超低水泥澆注料 | 無水泥澆注料 | |||||||
| 牌號(hào) | YC-45 | YC-70 | YC-85 | YUC-45 | YUC-70 | YUC-85 | YW-45 | YW-70 | YW-85 | |
| Al2O3 (%) ≥ | 45 | 70 | 85 | 45 | 70 | 85 | 45 | 70 | 85 | |
| CaO （%）≤ | 2.5 | 2.5 | 2.5 | 1.5 | 1.2 | 1.0 | _ | _ | _ | |
| 體積密度BD (g/cm) ≥ | 2.3 | 2.7 | 3.0 | 2.3 | 2.7 | 3.0 | 2.3 | 2.7 | 3.0 | |
| 抗折強(qiáng)度MOR (MPa)≥ | 110℃烘干 | 6 | 10 | 12 | 5 | 6 | 10 | 2 | 3 | 4 |
| ℃×3h燒后 | 1350
8 |
1500
12 |
1500
15 |
1350
10 |
1500
12 |
1500
15 |
1350
9 |
1500
10 |
1500
12 |
|
| 耐壓強(qiáng)度
CS (MPa)≥ |
110℃烘干 | 20 | 30 | 40 | 20 | 30 | 40 | 10 | 12 | 15 |
| ℃×3h燒后 | 1350
10 |
1500
50 |
1500
60 |
1350
50 |
1500
60 |
1500
70 |
1350
50 |
1500
60 |
1500
70 |
|
| ℃×3h線變化率（%） | 1350
±0.5 |
1500
±0.5 |
1500
±0.5 |
1350
±0.5 |
1500
±0.5 |
1500
±0.5 |
1350
±0.5 |
1500
±0.5 |
1500
±0.5 |
|
| 使用溫度（℃） | 1400 | 1500 | 1600 | 1400 | 1500 | 1600 | 1400 | 1500 | 1600 | |
| 用途 | 廣泛用于各種工業(yè)窯爐的耐火內(nèi)襯，如高爐、熱風(fēng)爐、加熱爐、水冷管包扎、
出鐵溝蓋、鋼包蓋、電爐頂、陶瓷窯、水泥窯、鍋爐化工窯爐等。 |
|||||||||
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號(hào) | 公司營業(yè)執(zhí)照信息公示
